GK臥式全自動卸料離心機
產品結構
電機帶動轉鼓達到全速運轉后，進料閥門自動開啟，懸浮液沿進料管進入轉鼓內，其中液相經濾網及轉鼓壁濾孔被離心甩出，從機殼上的切向排液口流出,固相物則被截在轉鼓內。達到設定的時間后，進料停止，經過給定時間的分離脫水，洗滌閥動作，洗滌液由洗滌管進入轉鼓，對濾餅進行洗滌，洗滌結束后繼續進行分離,使濾餅達到要求的干燥度，然后卸料，刮刀架旋轉，使刮刀切入濾餅層，將濾餅刮下并從料斗中排除。
產品用途
GK離心機是一種連續運轉、刮刀卸料、間歇操作的過濾離心機。適合于分離含中等顆粒或細顆粒(0.01mm-5mm)的懸浮液，也可分離含短纖維(纖維長度小于4mm)的懸浮液;懸浮液的濃度范圍10%-60%。該系列離心機采用液壓和電氣聯合控制方式，可實現較高程度的自動化。進料、脫液、洗滌、卸料等工序既可手動操作，又能采用PLC實現全自動控制。由于臥式刮刀卸料離心機對物料的適應性強，從而廣泛用于化工、輕工、食品、制藥等行業中的硫銨、硫酸鈉、氯化鈉、蒽、硼酸、淀粉、農藥、合成樹脂、氰化鈉、氯化鉀、碳酸氫鈉等百余種。
產品主要特點
·門蓋與機座配合法蘭采用燕尾槽結構設計，密封可靠。·全液壓鎖緊門蓋，雙重鎖緊保護，結構可靠，操作方便。
·全封閉防爆結構設計，滿足制藥行業GMP規范及易燃易爆場所。
·配置料層控制器，有效控制物料厚度，防止超負荷運行，避免物料逸出。-液壓驅動，卸料平穩。
·可拆式硬質合金刀片，耐磨損，壽命長。·螺旋出料，濾餅收集率高、有效防止堵料。·采用前后滾動軸承支承，剛度高、旋轉阻力小。
·刮刀支架整體焊接并拋光，結構強度高，剛性好，刮料平穩。—體化浮動平臺減震系統結構設計。
·主動隔除動載荷，無需做基礎，安裝更方便。
·減振器采用進口阻尼，獨特結構設計，有效提升隔振能力，提高了設備運轉的穩定性和安全性。·機座─體化結構設計，整體全加工、安全美觀。
·前后軸承支承同軸加工，同軸精度高。
·主軸密封護套采用離子鍍膜工藝，耐磨耐腐、壽命長。.整體焊接，消除應力，強度高，抗震好。
·采用唇口密封、氣密封、迷宮密封等多重密封結構，傳動密封可靠。·傳動采用強制噴油潤滑方式，具有良好的潤滑和冷卻效果。
·主軸部件配置測溫、測速、振動等檢測裝置，可實時監控設備運行。
產品配置
·控制方式:PLC控制、觸摸屏人機界面、配套電氣-液壓執行機構，可實現全自動遠程控制。
·多重安全防護:轉速檢測、過振動保護、開蓋保護、過載保護、過熱保護、刮刀動作保護、氮?dú)獗Ｗo(hù)、機電聯鎖等。·出料方式:斜槽開放式出料或螺旋輸送刮刀集成卸料。
·GK1250型以下機型可采用液壓偶合器傳動，啟動平穩,控制簡單，有效防護電機過載。·變頻控制、能耗制動或能量回饋制動，可進行無極調速,節能環保，運行更可靠。
-選擇配置:在線清洗系統、氮?dú)獗Ｗo(hù)系統、鋼制平臺、液壓鎖緊裝置等。
產品外形和尺寸
| 型號 | 斜槽+浮動平臺 | 斜槽+鋼平臺 | 浮動平臺外形 | 旋卸料+浮動平臺 | |||
| 主機外形 | 安裝外形 | 主機外形 | 安裝外形 | 主機外形 | 安裝外形 | ||
| GK600 | 2400*1350*1400 | 2800*1800*1400 | |||||
| Gk800 | 2500*1890*1300 | 3400*2500*1900 | 2200*2100*1700 | 2800*2100*1700 | 2600*2300*400 | ||
| GK1000 | 1760*1980*1550 | 3900*2500*2200 | 2460*2400*2100 | 3300*2400*2100 | 2630*2360*450 | ||
| GK1250 | 3400*2170*2020 | 4600*3200*2600 | 3660*2100*2600 | 4800*2900*2600 | 3100*2600*500 | 2800*2170*2020 | 4800*4000*2600 |
| GK1350 | 4400*2100*2700 | 5400*3000*2700 | |||||
| GK1600 | 4000*2750*2480 | 5700*4100*3500 | 4040*3400*700 | 4850*2750*2480 | 6100*4700*3500 | ||
| GK1800 | 4700*3600*800 | 5650*2850*2700 | 6500*5600*4000 | ||||

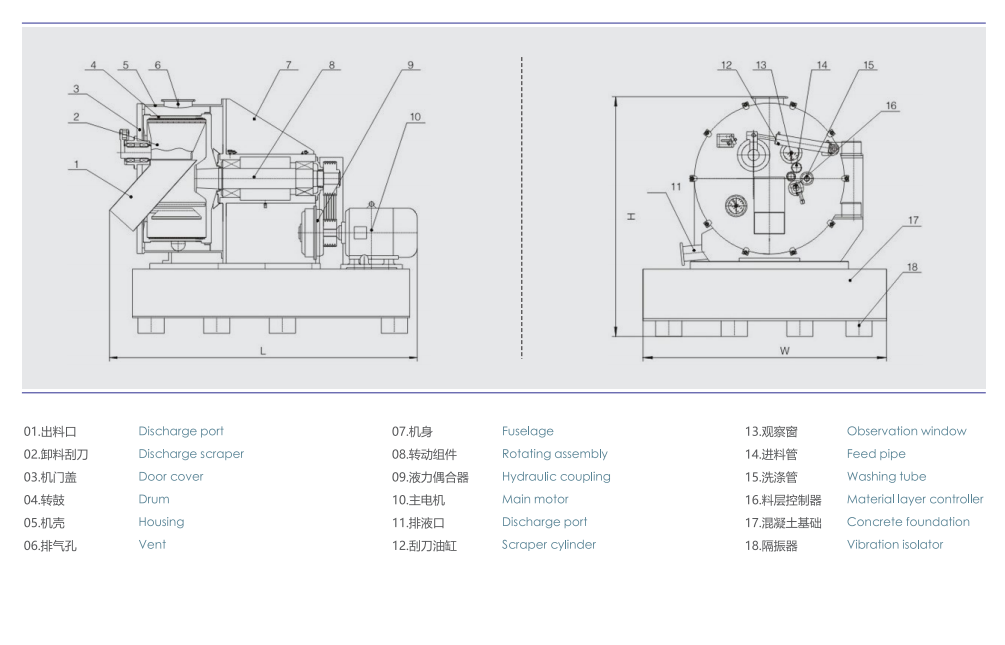

產品結構示意圖
主要技術參數
| 型號 | 轉鼓 | 電機功率 | 開蓋極限高度 | 整機重量 | 外形尺寸 | ||||||
| 直徑 | 容積 | 裝料限重 | 最高轉速 | 最大分離因數 | 長 | 寬 | 高 | ||||
| GK600 | 600 | 45 | 60 | 2400 | 1935 | 22 | |||||
| GK800 | 800 | 100 | 135 | 1550 | 1076 | 30 | |||||
| GK1000 | 1000 | 165 | 220 | 1400 | 1098 | 37 | |||||
| GK1250 | 1250 | 255 | 460 | 1200 | 1008 | 55 | |||||
| GK1350 | 1350 | 465 | 600 | 1200 | 1088 | 55 | |||||
| GK1600 | 1600 | 700 | 930 | 950 | 808 | 90 | |||||
| GK1800 | 1800 | 1100 | 1500 | 800 | 645 | 132 | |||||
